Марка крана Длина стрелы,м Вылет стрелы,м Грузоподьемность,т Высота подъема крюка,м Маcса крана,т Шасси автомобиля
Максимальный Минимальный Максимальная Минимальная Максимальная Минимальная
КС-5473 10 8 3,2 25 7 10 4,1 28,8 ПС-253
15 12 3,5 16 3 14,2 7,2 28,8
20 18 4,2 9,5 1,4 19,3 5,4 28,8
24 20 5 7 0,6 22,6 11,4 28,8
24 с гуськом 8м (а=24гр) 25,4 9,8 2 0,4 29,5 16,8 28,8

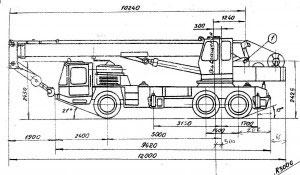

Автокран KC5473 - общий вид Автокран KC5473 - габаритные размеры - вид сбоку Автокран KC5473 - габаритные размеры - вид спереди

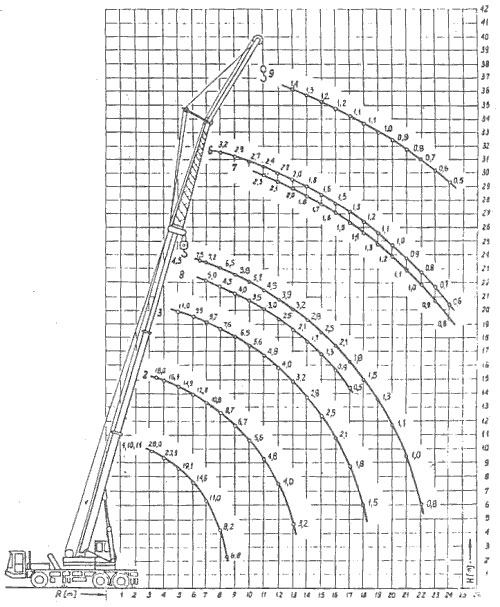

Автокран KC5473 - грузовая характеристика

Кран КС-5473 грузоподъемностью 25 т - гидравлический с телескопической стрелой с приводом от дизеля шасси.
Кран оборудован гидравлическими опорами, но может работать и без них с грузоподъемностью 8 т.
Кран КС-5473 со сменным стреловым оборудованием и его грузовые (сплошные линии - на выносных опорах,
пунктир - без выносных опор) и высотные (штрихпунктир) характеристики:

  • А - кран со стрелой длиной 24 м,
  • Б - то же, с удлинителем 8 м,
  • В - то же, с неуправляемым гуськом,
  • Г - то же, с удлинителем 8 м и неуправляемым гуськом 7 м,
  • 1 - 4 - при стреле длиной соответственно 10, 15, 20, 24 м;
  • 5 - то же, 24 м с удлинителем или неуправляемым гуськом 8 м, главный подъем;
  • 6 - то же, вспомогательный подъем;
  • 7 - при стреле длиной 24 м с неуправляемым гуськом 8 м, вспомогательный подъем;
  • 8 - при стреле длиной 24 м с удлинителем 8 м и неуправляемым гуськом 7 м, главный подъем;
  • 9 - то же, вспомогательный подъем.

Кран имеет трехсекционную телескопическую стрелу, изменяющую свою длину под грузом в соответствии
с паспортной характеристикой крана. На конце третьей секции можно устанавливать неуправляемый гусек.
На кране предусмотрено башенно-стреловое оборудование: стрела выводится в вертикальное положение и на ее
конце закрепляется 15-метровый управляемый гусек. Для изменения его вылета предусматривается дополнительно лебедка.

На поворотной платформе смонтированы лебедки, механизм поворота, кабина управления и противовес. Крановыми механизмами управляют из кабины платформы, а передвижением - из кабины шасси. Ходовое устройство решено в виде трехосного спецшасси PS-253 с двумя задними приводными осями и одной управляемой передней осью, оснащенных шинами 14,00 - 20. Привод шасси и гидромоторов механизмов кранов - от дизеля ЯМЗ-236.

Пример полной маркировки крана: КС5473-3-237x300
