Приспособление для резки медных трубок
Резка медных трубок, вообще то не представляет особых сложностей, в случаях когда нет необходимости в повышенной чистоте и качестве выполняемой работы. Резка трубок в зависимости от толщины стенки и диаметра трубки может производится - напильником, ножовкой по металлу, отрезной машинкой, специальными приспособлениями и т.д.

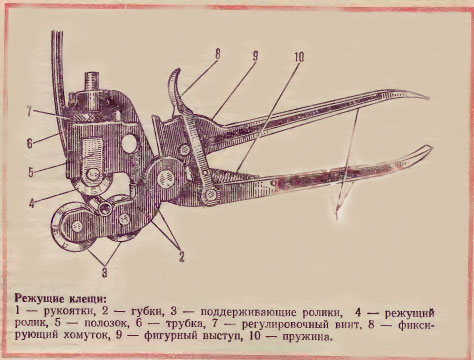

Одним из таких специальных приспособлений может служить клещи - ножницы показанные на рисунке.
Клещи - ножницы дают чистый, ровный срез пригодный для дальнейшего продолжения монтажа без дополнительной обработки кромок. Это достигается применением в рабочем органе клещей трех роликов - один из которых имеет острую режущую кромку.
Клещи состоят из двух рукояток соединенных шарнирно и губок, на одной из которых расположено два поддерживающих ролика и на второй один режущий.
Режущий ролик укреплен на подвижном полозке соединенным с регулировочным винтом. Вращая регулировочный винт (ход до 10мм) - можно подстроить клещи под трубку диаметром от 4 до 14 мм.
Работать с клещами достаточно просто - одеваем на трубку, сжимаем, проворачиваем. Для фиксации прижима ролика в одной из рукояток имеется фигурный выступ, вторая рукоятка подпружинена. Все остальное ясно из рисунка.
